ADB NCP-4740SF - zdjęcia, analiza


Gość romeok01
 Udostępnij

Rekomendowane odpowiedzi

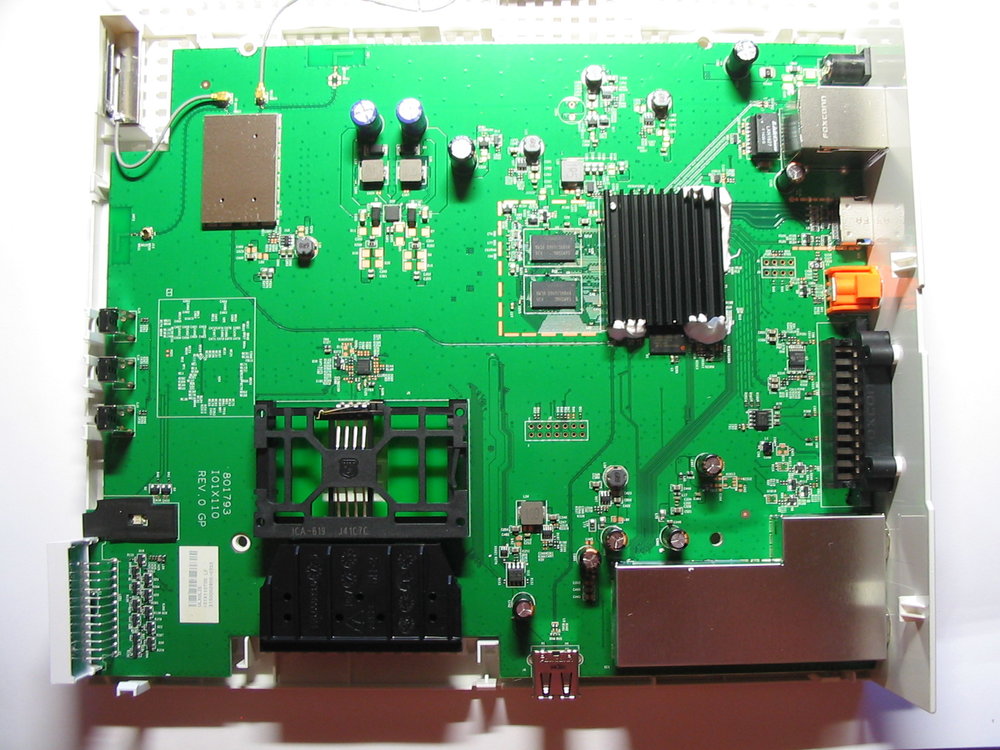

Płyta ADB NCP-4740SF czyli Premiumbox+ wyglada tak -> zał. nr 1

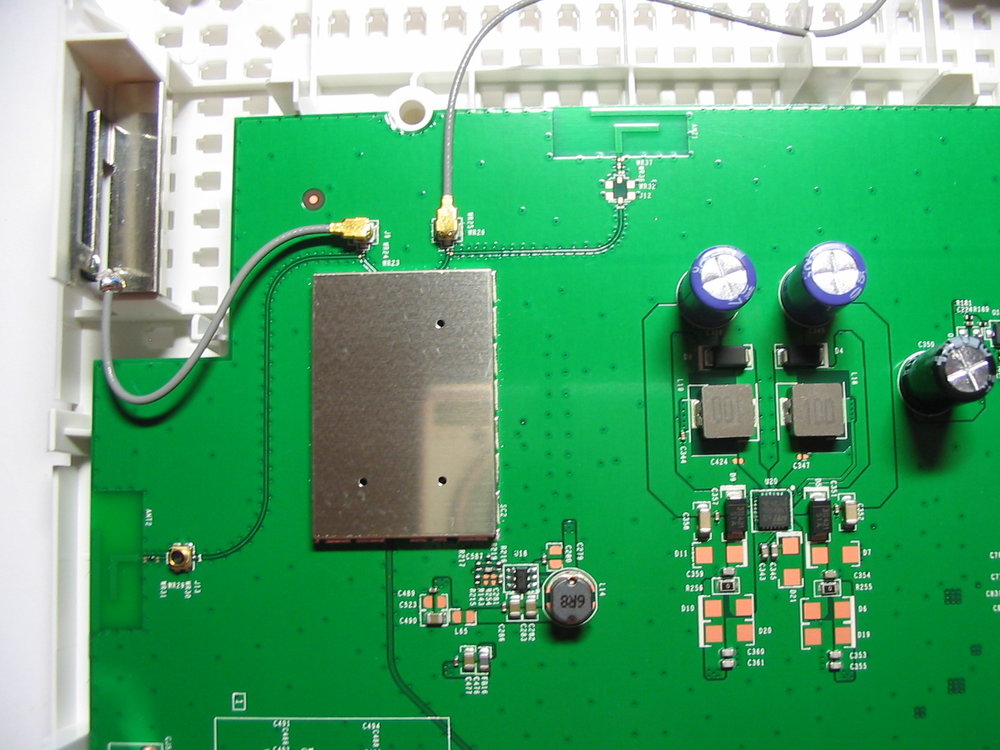

W środku zamontowane sa dwie małe antenki wifi podłaczane na złączu pigtail.

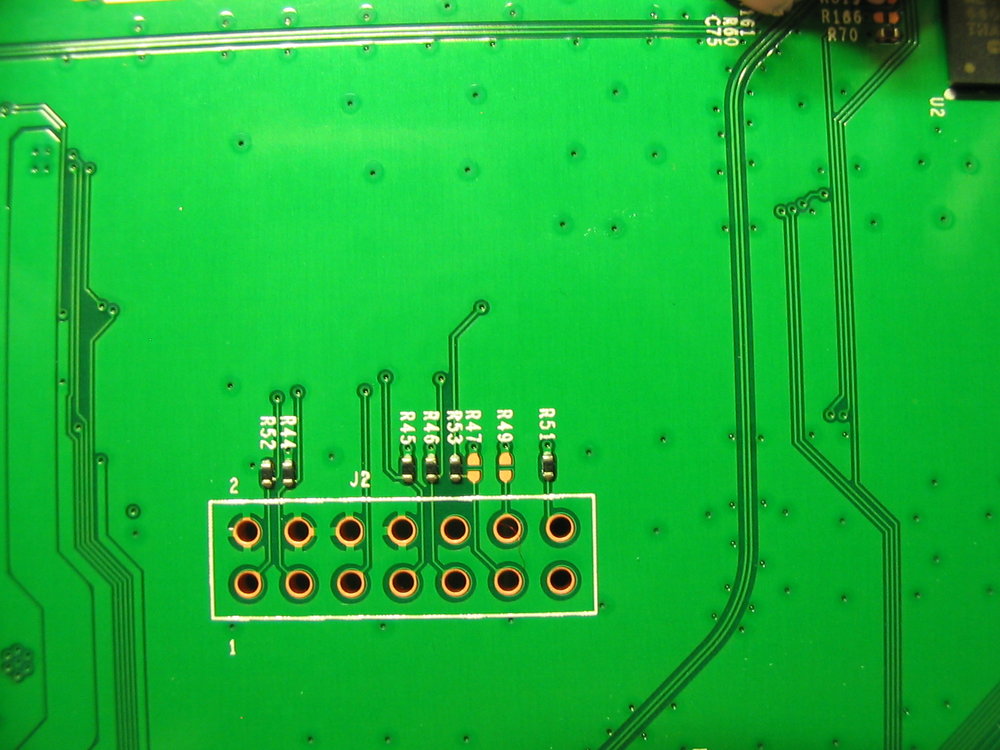

Obok procesora widać otwory na piny i będzie to prawdopodobnie debug.

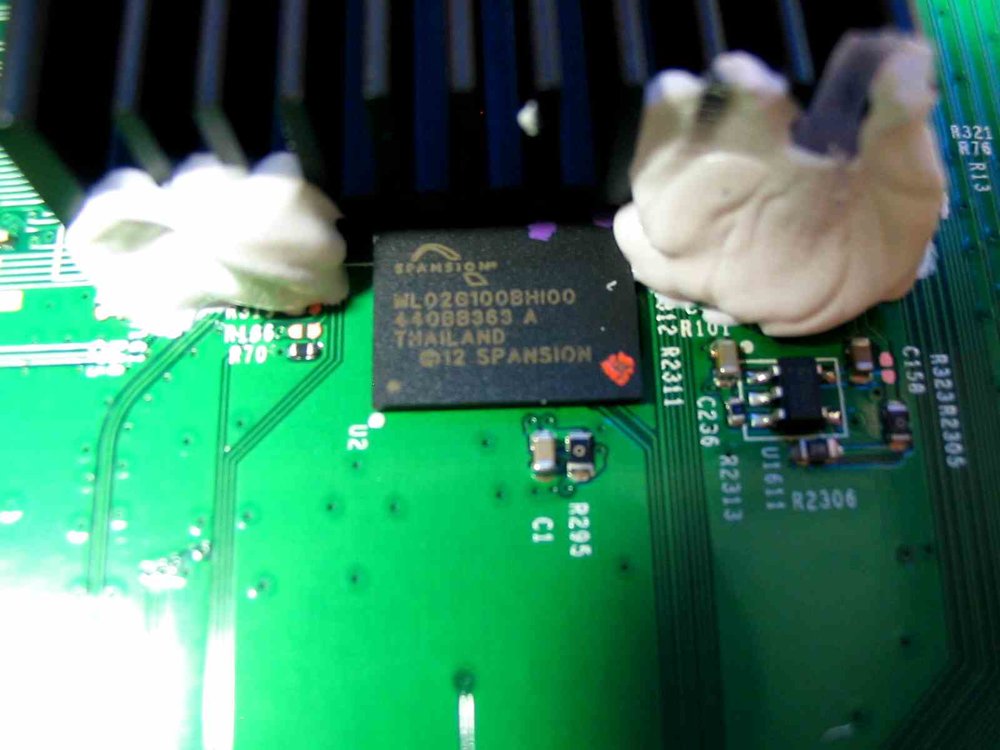

Na płycie widać tylko NOR firmy Spansion

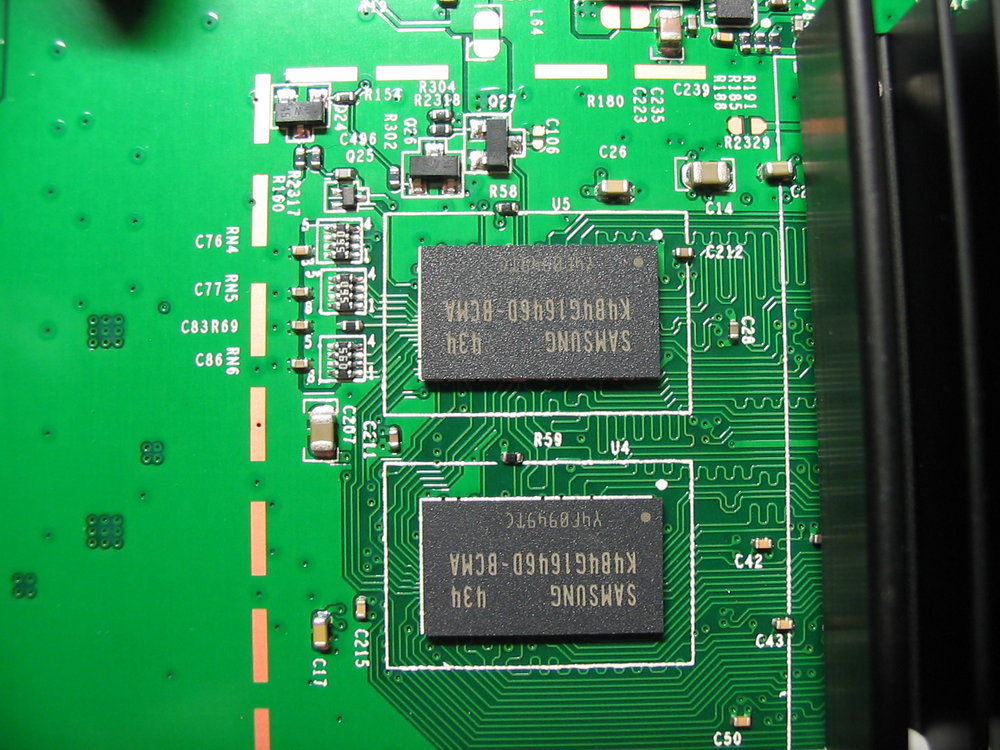

Ram firmy Samsung -> zał. nr 5

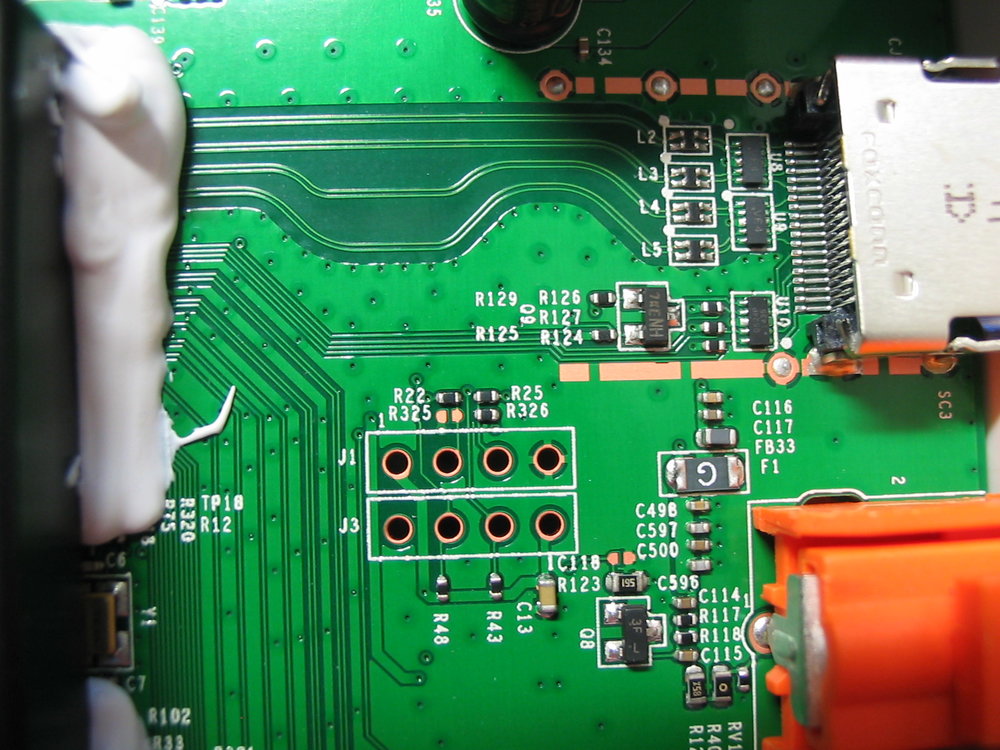

Złącze Jtag -> zał. nr 6



Więcej zdjęć do pobrania tu -> http://upload.dvhk.to/file.php?id=5508

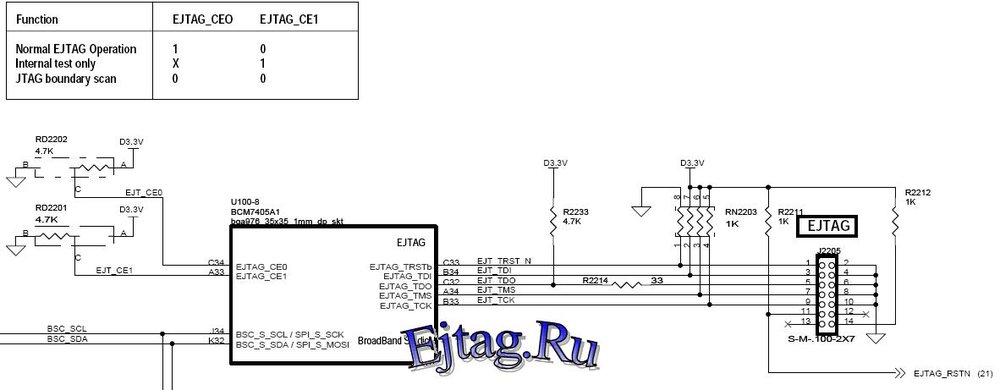

Sygnały JTAG będą takie same jak dla BCM7405 -> zał. 7



Podczas zabawy z jtagiem tuner czasem wchodzi w tryb DL, napis DL pojawia się na wyświetlaczu, próbuje pobierać oprogramowanie z satelity, później z wejścia lan, a na końcu prawdopodobnie z gniazda debug.



index.php?action=dlattach;topic=2090.0;attach=9954;image



Widać, to na poniższym filmie
